Mnoho lidí má problémy s kabeláží RJ45, kterou sami připojují zástrčky, protože jsou špatně informováni prodejci kabelů a zástrček:

Nezávisle na různých kategoriích (cat5 až cat8a), které definují frekvenční chování kabelů, a různých štítů utp, ftp, sftp, existují dva typy síťových kabelů:

_

_

Jednovláknové dráty

jednožilové kabely určené zejména pro pevné připevnění mezi záplatami a zásuvkami na zdi:



Vícežilové kabely

kabely s vícenásobnými dráty nalezené hlavně pro malé kabely mezi zařízeními nebo mezi zařízeními a zásuvkami na zdi nebo záplatami:



jedná se o kabely (šňůry) běžně prodávané v supermarketech


Všechny tyto kabely obsahují zkroucené párové vodiče s dráty s proměnným průměrem představovanými výrazem AWG, obecně mezi AWG22 a AWG27.

CAD mužské zásuvky

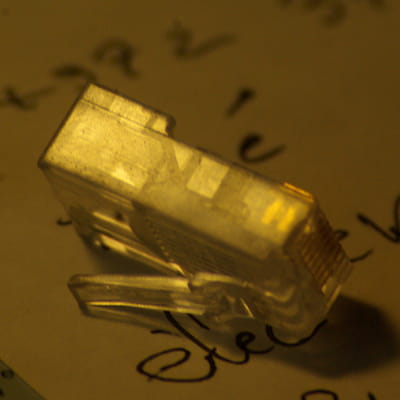

Síťové zásuvky s kontakty pro přemístění izolace (CAD) pro zjednodušení montáže,

existují také mužské zásuvky, které mají proto CAD přizpůsobené pro vícevláknové dráty:



Tyto zásuvky používají jako CAD dvojitý bod s háčky, jejichž body proniknou drátem pod tlakem krimpovacího nástroje:


jakmile je zástrčka zasunutá, je tento bod vložen do zásuvky uvnitř pramenů drát a zajistit kontakt:


CAD ženské zásuvky

zásuvky na stěnu nebo jádro s CAD vhodné pro jednovláknové dráty:

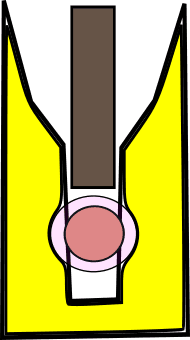

drát je upevněn mezi vidličkami CAD:



Tentokrát se zatlačí blokovací kus vnější izolace drátu a povrchu mědi pro zajištění kontaktu:


Špatné sestavy

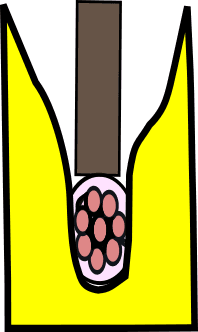

Pokud jsou role obráceny a na konci vícežilového kabelu je vložena zástrčka, hrozí, že při vložení mědi do drátu dojde k rozdrcení flexibilnějšího drátu, aniž by došlo k dobrému kontaktu s vidlicemi:



Stejné jako u zástrčky na konci kabelu s plnými vodiči:

hrot namísto proniknutí do středu drátu riskuje, že sklouzne a projde vedle něj v zásuvce zástrčky, aniž by došlo k dobrému kontaktu:


výsledkem jsou kabely, které vypadají dobře, ale sebemenší pohyb nebo tah na něm způsobují špatný kontakt.

Pozemní záchvaty

Existují mužské zástrčky zvané uzemnění, které jsou sestaveny bez svorky a umožňují stejné připojení vícevláknové ráže velkého kalibru (AWG22 nebo AWG23) na zástrčkové zástrčce (nezapadají do buněk klasických konektorů) nebo jednovláknové, mají vidlice jako ženské zásuvky.
